ZCCTA1027 系列 微型電流互感器
█ 產品簡介
1.適用范圍
本規格適用書于一般用于各種電力儀器之中用于測量、保護之用。
2.適用條件
（1） 環境溫度：工作溫度:-25 ℃～ 85 ℃，儲存溫度：-40 ℃～ 90 ℃，相對濕度≤ 95%；
（2） 大氣條件：無嚴重影響互感器絕緣的氣體、蒸氣，化學沉積、塵垢及其它腐蝕性、爆炸性介質。
█ 技術要求
符合 :行業標準JB/T10661-2006，行業標準JB/T10635-2006，國家標準GB1208-2006.
符合：環保RoHS標準，阻燃標準（UL94-V0）
█ 產品特點
環氧灌封，線性度和一致性好，外形精巧美觀，結構靈活多樣，體積小重量輕，絕緣隔離能力強，防潮防震。
█ 主要規格及技術參數

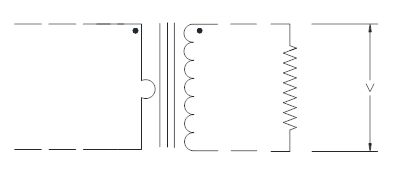

1. 電氣原理圖：
2. 外形及安裝尺寸 (單位：mm±0.5mm）
3. 電流互感器的規格、技術參數
NO. | 項 目 | 電 氣 參 數 | ||||||
| 產品類別 | ZCCTA1027 | ||||||
1 | 額定一次電流 | 30A | 40A | 50A | 30A | 50A | 100A | 60A |
2 | 額定二次電流 | 30mA | 40mA | 50mA | 15mA | 25mA | 50mA | 20mA |
3 | 允許過載倍數 | 1.2倍 | 1.2倍 | 1.2倍 | 1.2倍 | 1.2倍 | 1.2倍 | 1.2倍 |
4 | 變 比 | 1000:1 | 1000:1 | 2000:1 | 2000:1 | 2000:1 | 2000:1 | 3000:1 |
5 | 比值差 | ≤±0.2% | ≤±0.2% | ≤±0.2% | ≤±0.1% | ≤±0.1% | ≤±0.1% | ≤±0.1% |
6 | 相位差 | ≤10′ | ≤10′ | ≤10′ | ≤5′ | ≤5′ | ≤5′ | ≤5′ |
7 | 精度等級 | 0.2級 | 0.2級 | 0.1級 | 0.1級 | 0.1級 | 0.1級 | 0.1級 |
8 | 線性范圍 | 0-2000% | 0-200% | 0-200% | 0-200% | 0-2000% | 0-120% | 0-120% |
9 | 負載電阻 | ≤20Ω | ≤20Ω | ≤20Ω | ≤20Ω | ≤20Ω | ≤20Ω | ≤20Ω |
10 | 隔離耐壓 | 3000V/2mA/1min | ||||||
11 | 絕緣電阻 | 500V/1000MΩ min | ||||||
12 | 適用頻率范圍 | 50Hz-10KHz | ||||||
13 | 工作溫度 | -25℃-85℃ | ||||||
14 | 儲存溫度 | -40℃-90℃ | ||||||
15 | 相對濕度 | ≤95% | ||||||
以上規格未包含我司全部規格，如沒有您需要的規格，煩請咨詢。 | ||||||||
█ 使用產品注意事項
注意連接于互感器次級的負載勿超過其負載能力。因為磁芯的負載能力是有限的。
如：某一互感器，額定為40A,建議負載電阻為50Ω。
二次負載R選10Ω時，測量電流線性可能范圍為0-70A；
二次負載R選51Ω時，測量電流線性可能范圍為0-40A；
二次負載R選200Ω時，測量電流線性可能范圍為0-20A；
二次負載R選1KΩ時，測量電流線性可能范圍為0-8A；
二次負載R越小互感器精度越高。二次負載R選增大時輸出電流比理論值會降低（比差），線性也可能降低。
